離心式壓縮機隨著使用越來越普及，維保方式也越來越透明，做好離心壓縮機的檢修也要像4S店一樣專業和規范，每次規范檢修后都要找出和防范故障隱患，讓設備恢復到正常狀態，了解和掌握規范檢修方式和注意細節也是保障設備正常運行的條件

　　檢修規模分為大、中、小修或系統停車檢修、故障搶修及臨時停修，均可根據故障情況、檢修內容及規模分別納入大、中、小修計劃。配置隨機故障監測和診斷裝備的機組，根據實際情況應逐步開展預測性檢修。

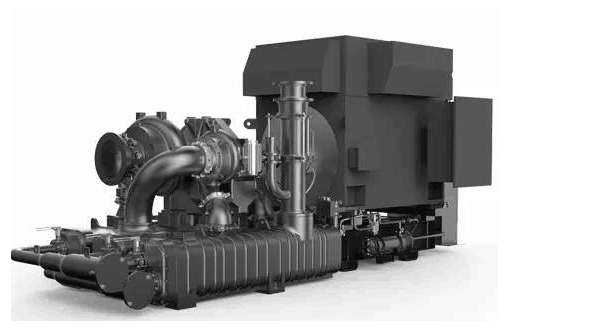

　　離心壓縮機主機

　　小修

　　1、檢查和清洗油過濾器;

　　2、消除油、水、氣系統的管線，閥門、法蘭的泄漏缺陷;

　　3、消除運行中發生的故障缺陷。

　　中修

　　1、包括小修項目。

　　2、檢查、測量、修理或更換徑向軸承和止推軸承，清掃軸承箱。

　　3、檢查、測量各軸頸的完好情況，必要時對軸頸表面進行修理。

　　4、重新整定軸頸測振儀表，移動轉子，測量軸向竄動間隙，檢查止推軸承定位的正確性。

　　5、檢查止推盤表面粗糙度及測量端面跳動。

　　6、檢查聯軸器齒面磨損、潤滑油供給以及軸向串動和螺栓、螺母的聯接情況，進行無損探傷，復查機組中心改變情況，必要時予以調整。

　　7、檢查、調整各測振探頭，軸位移探頭及所有報警信號、聯鎖、安全閥及其他儀表裝置。

　　8、檢查擰緊各部位緊固件、地腳螺栓、法蘭螺栓及管接頭等。

　　大修

　　1、包括全部中修項目。

　　2、拆卸氣缸，清洗檢查轉子密封、葉輪、隔板、缸體等零件腐蝕、磨損、沖刷、結垢等情況。

　　3、檢查、測定轉子各部位的徑向跳動和端面跳動，軸頸粗糙度和形位誤差情況。

　　4、宏觀檢查葉輪;轉子進行無損探傷。根據運行和檢驗情況決定轉子是作動平衡還是更換備件轉子。

　　5、檢查、更換各級迷宮密封、浮環密封或機械密封或干氣密封;重新調整間隙，轉子總竄量、葉輪和擴壓器對中數據等。

　　6、檢查清洗缸體封頭螺栓及中分面螺栓，并作無損探傷。

　　7、氣缸、隔板無損探傷。氣缸支座螺栓檢查及導向銷檢查。

　　8、檢查壓縮機進口過濾網和出口止逆閥。

　　9、檢查各彈簧支架，有重點地檢查管道、管件、閥門等的沖刷情況，進行修理或更換。

　　10、機組對中。

　　增速箱

　　中修

　　1、檢查、清洗潤滑油路，整定油溫，油壓力儀表，消除泄漏。

　　2、檢查和緊固各連接螺栓。

　　3、檢查齒面嚙合及磨損情況。

　　4、清除機件和齒輪箱內油垢及污物。

　　5、檢測聯軸器的軸向串量及檢查齒面磨損、潤滑情況。

　　大修

　　1、包括全部中修內容。

　　2、檢查止推盤磨損情況，測量端面跳動。

　　3、檢測、修理或更換軸承和油封。

　　4、檢測齒輪軸頸的圓度和圓柱度，必要時進行修整。

　　5、檢查兩齒輪軸的平行度和水平度，必要時予以調整。

　　6、對齒輪、軸、半聯軸器及其連接螺栓，螺母等作無損探傷。

　　7、檢查、調整測振及軸位移探頭，溫度壓力儀表。

　　8、清理噴油嘴、油孔、油道。

　　零部件檢修

　　1軸承

　　可傾瓦塊式徑向軸承采用五塊瓦結構，這種結構能夠有效地抑制油膜渦動和振蕩，五塊瓦在瓦殼內沿圓周均勻分布，瓦塊繞自身軸線轉動，并由瓦背定位銷釘定位。瓦殼兩側油封可維護軸承體內油壓并能防止?jié)櫥屯饴?。整個軸承體采用水平剖分結構，便于拆裝和檢查。

　　可傾瓦塊的金斯伯雷型止推軸承和米契爾型止推軸承均具有較大的軸向承載能力和定位能力。金氏軸承由于在瓦塊與基環間有均壓塊，因此還有良好的均載減載能力。米契爾型止推軸承可以整體拆裝，主要用在筒形缸體的壓縮機中。

　　2徑向軸承

　　拆卸程序

　　1、拆去儀表探頭和其他妨礙軸承拆卸的儀表接線。

　　2、拆軸承蓋中分面螺栓和定位銷，用頂絲輕輕頂起軸承蓋，然后吊開軸承蓋。

　　3、拆開軸承體中分面螺栓，拆去徑向軸承上部。

　　4、用抬軸專用工具輕輕將軸提起，提起高度以下半軸承體能剛好繞軸轉動為限，且不得超過0.15mm。將下軸承體繞軸翻轉至軸頸上部，拆去下部軸承。注意：不得在轉子兩端同時提起轉子，也不得在未揭大蓋的情況下使用天車起吊轉子。帶熱敏元件的軸瓦在翻轉中不得損傷儀表導線。

　　5、記錄每個瓦塊在軸承殼中的位置和方向，松開并拆去瓦塊背部定位螺釘，依次取出各瓦塊。

　　檢修技術要求

　　可傾瓦塊

　　瓦塊巴氏合金層應無裂紋、掉塊、脫胎、燒灼、碾壓、磨損及拉毛等類缺陷。巴氏合金表面不允許存在沿軸向的劃痕和溝槽，沿周向的劃痕和溝槽的深度應不超過0.1mm。瓦塊經著色或浸煤油檢查，巴氏合金應貼合良好，表面無偏磨，接觸印痕沿軸向均勻。

　　瓦塊背部承力面光滑，與瓦殼的接觸印痕沿軸向均勻并保持線接觸，繞樞軸搖擺的瓦塊，受力面接觸均勻，與樞軸銷配合不松晃，瓦背無燒灼壓痕和重載痕跡。

　　瓦塊進油邊緣過渡圓滑，適宜于油流進入油楔。

　　同組瓦塊厚度應均勻，相互厚度差用假軸或軸頸測量，不大于0.01mm。

　　瓦塊背部銷孔及相應的銷釘應無磨損或偏磨，定位銷在銷釘孔中的直徑間隙不小于2.0mm，組裝后，銷釘與銷孔的頂部間隙不小于1.5mm。瓦塊在瓦殼內搖擺靈活，不頂瓦塊。

　　帶熱敏元件的瓦塊，其熱敏元件與瓦塊固定可靠不松動，引線絕緣保護層良好。組裝后，熱敏元件及引線不防礙瓦塊在瓦殼內靈活擺動，也不影響整個軸承組裝。

　　瓦背接觸線通過瓦塊背面幾何中心，接觸線兩側形狀對稱，繞接觸線搖擺時，瓦殼表面任一部位不應低于兩側油封(轉子裝入的情況下)。

　　當軸壓在下半支承瓦上時，左右兩塊瓦應受載均勻。

　　軸瓦殼

　　瓦殼中分面密合，定位銷配合緊密，上緊中分面螺栓后，瓦殼中分面不錯口。

　　軸瓦殼兩側油封無磨損，間隙不超差。油封上下中分接合面密合，且不頂瓦殼，浮動式油封浮動靈活，端面不錯口。

　　用紅丹檢查瓦殼在下半軸承座內接觸情況，應接觸良好。左右兩側與軸承座中分面齊平，兩側間隙前后左右均勻，且不大于0.05mm。瓦殼防轉銷不高出軸承座中分面。擰緊中分面螺栓后，瓦殼中分面、軸承座中分面密合無間隙。

　　軸瓦殼背部緊力或間隙符合制造廠設計要求。

　　瓦殼進油和回油孔與相應的軸承座油孔對正，測振探頭孔、溫度測量孔等均能對正。瓦殼進油孔限流螺釘不松動、固定可靠，孔徑符合設計要求。進、回油孔不堵塞。

　　軸承間隙測量方法

　　假軸法

　　假軸的直徑與軸承的實際工作軸頸相差在0.05mm以內，假軸的中心線與工作水平面的垂直度誤差在0.02mm以內。

　　將軸承組合在假軸上，擰緊中分面螺栓，用0.02mm 的塞尺檢查中分面無間隙。

　　架千分表并沿工作時的垂直方向上下抬動徑向軸承，千分表讀數假定為S(mm)，考慮瓦塊的傾繞效應，實際的軸承間隙為C(mm)，則對五塊瓦結構有：C=0.894S，此外，還需計入假軸與實際軸頸的差值。

　　抬瓦法

　　抬瓦法所測間隙的計算方法和測量方法與假軸法相同，但應將轉子吊出，支承于支架上抬動軸承即可。

　　壓鉛絲法

　　A 所采用的鉛絲直徑應比所測間隙大30-50%。

　　B 對軸承殼體中分面和軸承座中分面，用0.02mm塞尺檢查，中分面應無間隙且不錯口。

　　C 測量兩上瓦瓦塊中部處的鉛絲厚度S，則實際的軸承間隙C 為：C=1.1S。

　　瓦背配合情況測量

　　瓦背配合情況，現場施工時俗稱“瓦背緊力”

　　壓鉛絲法

　　在瓦殼背部和軸承座中分面分別放置直徑約0.1-0.2mm的鉛絲測量，兩鉛絲壓后的厚度差值，即為瓦背配合的間隙或過盈。

　　直接測量法

　　測量軸瓦殼外徑和軸承座內孔徑，兩徑之差即為瓦背過盈或間隙。

　　3薄壁瓦

　　軸瓦的清洗與檢查：

　　由于薄壁瓦結構上的特殊，軸瓦的清洗、檢查方法必須注意以下幾方面。

　　由于薄壁瓦 軸瓦合金層比較薄，一般0.3-0.8mm左右，故當軸瓦表面磨損較嚴重、發生咬傷而無法用加墊收緊法調整時，以及軸承脫落或不能保證檢修間隔期等情況時，應更換軸瓦。

　　大修時，如果其中有一半軸瓦因磨損過薄或損壞而不能繼續使用時，應成套更新。

　　軸瓦的修理與更換：

　　焊補法修復。當軸承合金層有小片剝落時，可以用焊補法修復。

　　軸瓦的收緊。薄壁瓦大、中修理時，由于軸承合金層還比較厚，同時又沒有其他不可修理的缺陷，都可以采用軸瓦收緊法將軸瓦收緊。經刮研，使其與軸頸具有規定的裝配間隙而繼續使用。

　　收緊軸瓦有以下三種方法

　　第一種是軸瓦和軸承座分開面間原來裝有調整墊片者，可適當減少調整墊片的厚度;

　　第二種是軸瓦和軸承座分開面間原來沒有調整墊片者，或者調整墊片抽掉后，間隙仍過大，應在軸瓦外圓與軸承座之間墊以黃銅皮;

　　第三種是在軸瓦外圓鍍銅。

　　軸瓦需更新時，如果軸頸尺寸未變，則可用原標準軸瓦備件，只要稍經刮削，就能達到規定的裝配要求。如果軸頸已磨損，或圓錐度已超過規定值，則所配軸瓦應按軸頸加工后的尺寸裝配。

　　軸瓦的刮研：

　　軸瓦刮研的基本方法應注意如下幾點：

　　1、應先將下半軸瓦刮好后再刮上半軸瓦。

　　2、裝在軸瓦和軸承座兩邊分開面間的調整墊片或補償磨損墊片的厚度應相等。

　　3、在刮研下半軸瓦時，如果不裝上半軸瓦及瓦蓋，可用圖所示的方法來壓緊下半軸瓦。

　　4、每半軸瓦左右兩邊刮研的輕重應一樣。

　　5、如果緊固軸瓦的螺柱是兩只，當軸瓦刮研到可以壓緊，兩邊的螺母每次均應相互交替地緊至規定扭力矩;如有四只螺柱，則取對角兩只相互交替地緊至規定扭力矩。

　　6、薄壁瓦要求接觸角為135°，接觸點數為3-4點/c㎡，并均勻分布。

　　軸瓦的調整與裝配：

　　1、測量軸瓦間隙?？刹捎脡很涖U絲法測量，其基本操作方法同前述各軸瓦。

　　2、墊片調整。根據軸頸修理后的直徑和軸瓦的內徑大小，可按下式計算出應減少調整墊片的厚度：k=D-d-△

　　式中：D-軸瓦內徑，mm;d-軸頸外徑，mm;△-軸瓦和軸頸規定最小裝配間隙，mm。

　　軸瓦兩邊的調整墊片厚度應相等，最好每邊只用一塊調整墊片。

　　3、軸瓦裝配時的緊力。為了使軸瓦在軸承座內不轉動，裝配軸瓦時必須給予軸瓦一定的緊力，其值的大小一般用軸瓦兩端分開面處的凸出高度來表示，可按下式計算：式中D-軸頸直徑，mm。
